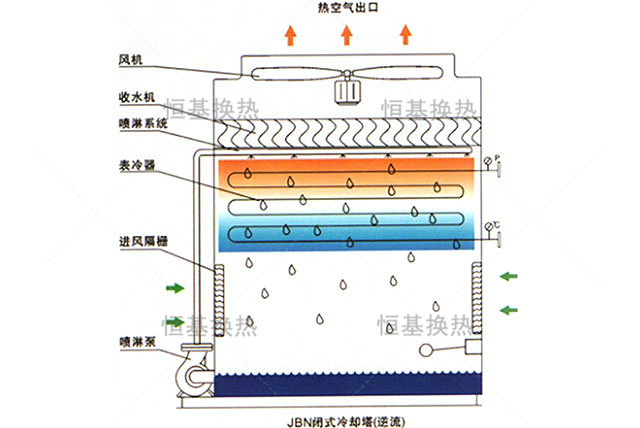

工作流体（软水或其它液体）在逆流闭式冷却塔的盘管中循环，流体的热量通过管壁传递，与水和空气形成饱和湿度蒸汽，热量由风机排入大气，水分则挡回水槽循环喷淋。喷淋水在循环过程中通过PVC散热片降低水温，与新鲜入风形成风、水逆向流动。


       逆向塔结构紧凑，节省空间，而且喷淋水与空气逆向流动，有较大的传热温差或焓差，有利于换热性能的提高。水盘部分从四面均可进入。敞开式的设计使得水盘易于清洗。
       JBN逆流式闭式冷却塔性能高。该款冷却塔安置了多台风机，因此噪声得到肯定水平的克制，从而有超低噪音的结果。又由于产物纠正方形布局为长方形，因此在运输上大为方便。一台不大于150立方的闭式冷却塔，宽度可以计划在3米以下，因此可以在工场组装，平板车团体运输到现场。
       注：本产品使用在大型项目中，可采用多台塔并联冷却系统，如果流体冷却温差大，可选横流塔或逆流塔串联冷却系统。


       采用超级镀铝锌钢板
       产品外壳采用超级镀铝锌钢板，使用寿命是普通镀铝锌板的3~6倍，并且具有阻热性强、耐热性优、外表美观等优点。

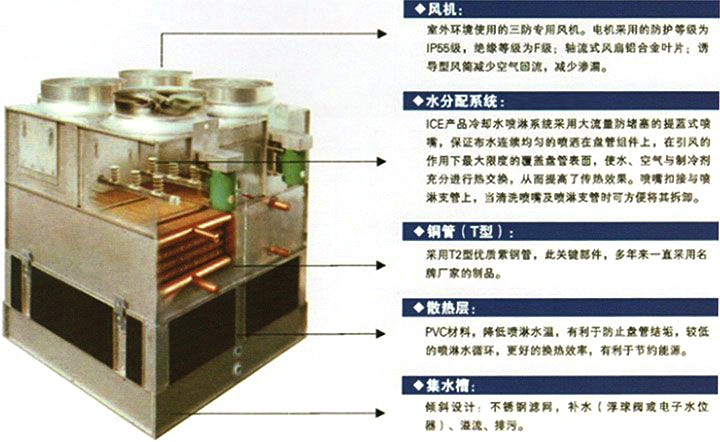

JBN系列逆流闭式冷却塔特点介绍

       JBN系列侧面进风塔，进风与喷淋水同向流动，双进风的形式以及散热盘管下部带散热片，大限度防止盘管外壁结垢，而且冷却效率高，特别适用于流体高温冷却。
       用于流体冷却方面，产品结构简单、紧凑。

       注：根据工艺冷却水的要求不同，使用环境、场所不同或投资策略不同，本产品可选择多种结构形式，可根据需要延伸产品的长度或宽度，对于较大型冷却项目，可选多台塔系统并联；对于温差较大的项目，可选多台塔系统串联。

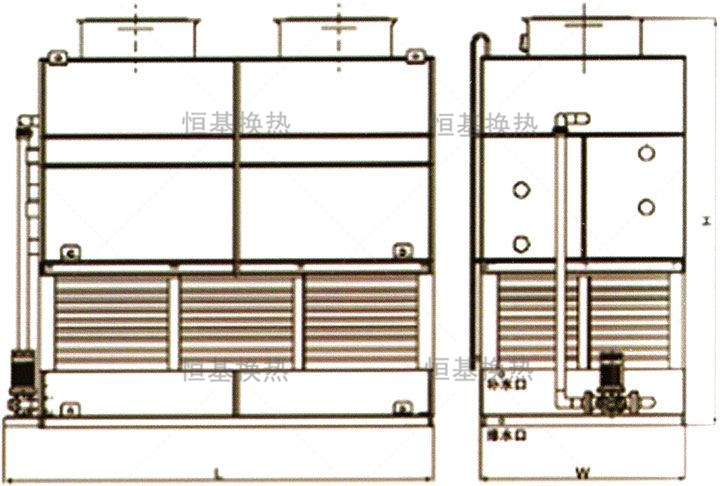

JBN系列逆流闭式冷却塔标准配置表

       注：技术参数随产品不断更新会有变化，恕不另行通知
       可根据客户需求订购非标产品
       本参数为标况下（湿球28℃，温降：37℃-32℃）设计参数

闭式冷却塔工作原理

       风冷部分：工作流体（软水或其他液体）在闭式横流冷却塔的盘管循环，流体热量被盘管的管壁吸收后，通过冷却器上侧部的风机把管壁的热量排出机外。特点：风的流向（由上向下再经侧面向上）：风由盘管冷却器上部的一面进风口进入，然后流经盘管冷却器吸收热量后，由冷却器下部流经侧面向上排到冷却塔上方空气中。
       水冷部分：当流体温度过高时（超过设定的温度时）自动启动喷淋系统，喷淋泵将水喷洒在湿热的管壁并形成水膜，通过蒸发吸收大量热量（蒸发潜热）。喷淋水一部分变成水蒸气，被流动的空气带走，未被蒸发的水滴落在填料热交换层上降温后汇集入集水槽里供下一次循环使用。盘管里的流体封闭式循环，理论上无消耗量。
       特点：喷淋水的流向（由上向下）：喷淋水由盘管冷却器上部的喷淋管喷出，然后流经盘管冷却器吸收热量后滴落到冷却塔集水槽中供下一次循环使用。

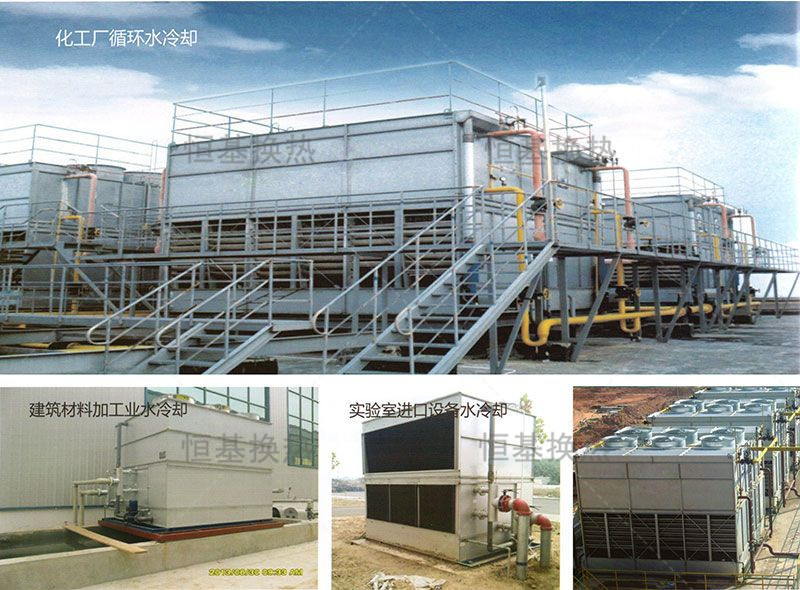

工程案例
